SDS TTCPRO GSM

SDS GSM IP Komunikátor umožňující přenos událostí, měřených hodnot energií a teplot, ovládání zařízení a informace o stavu zařízení prostřednictvím GSM sítí mobilního operátora, tedy dá se říci na neomezenou vzdálenost. To vše přes mobilní telefon uživatele.

na dotaz

Měření teplot Měření energií Export dat Ovládání relé IP watchdog Ethernet Baterie GSM

(3 788 Kč)

4 583 Kč s DPH

Fotogalerie

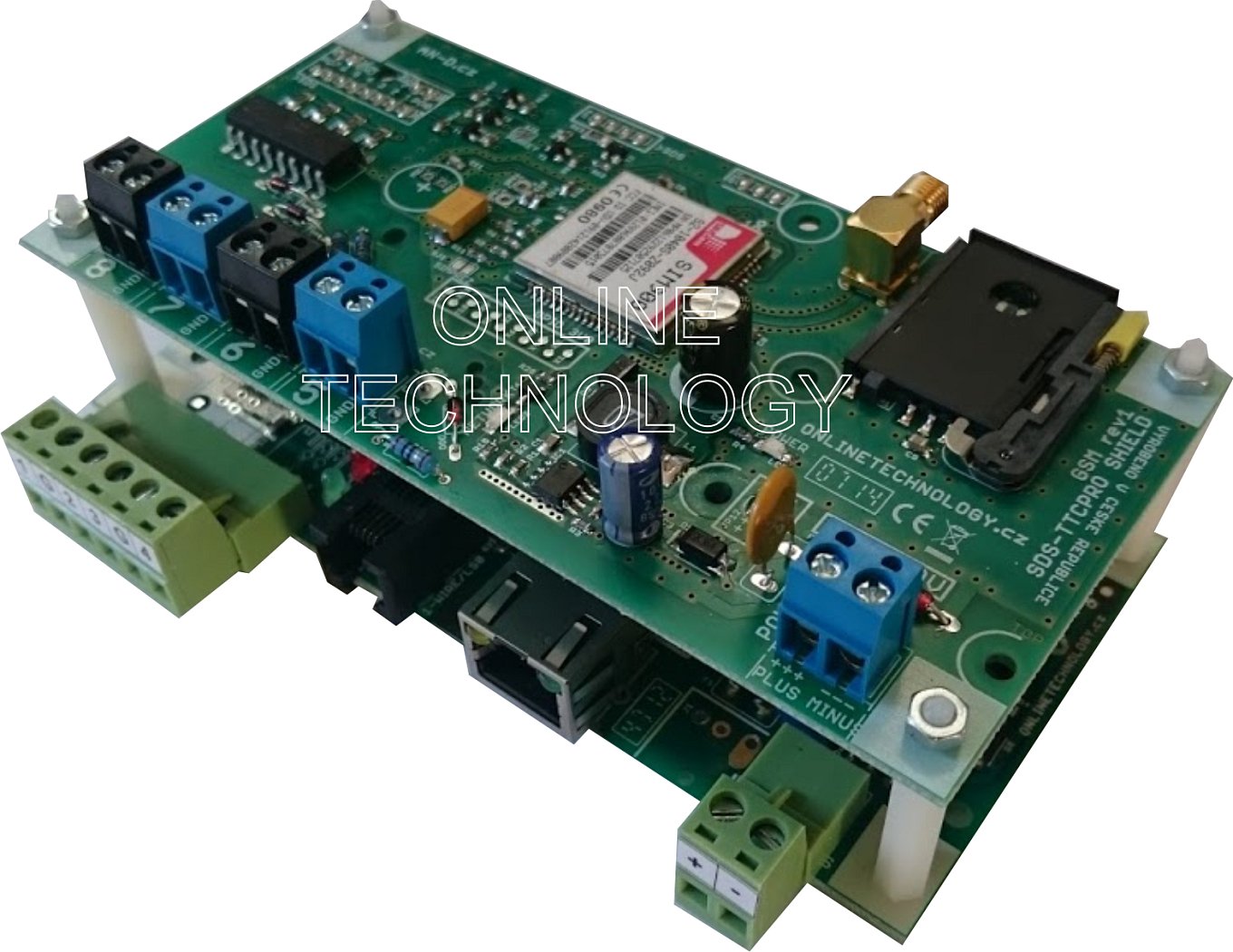

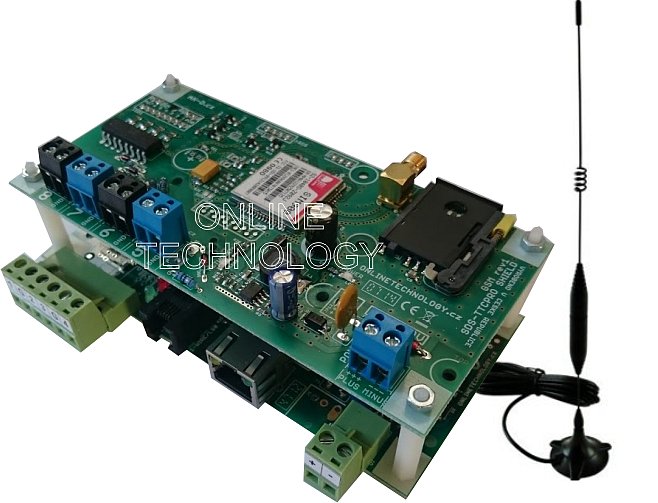

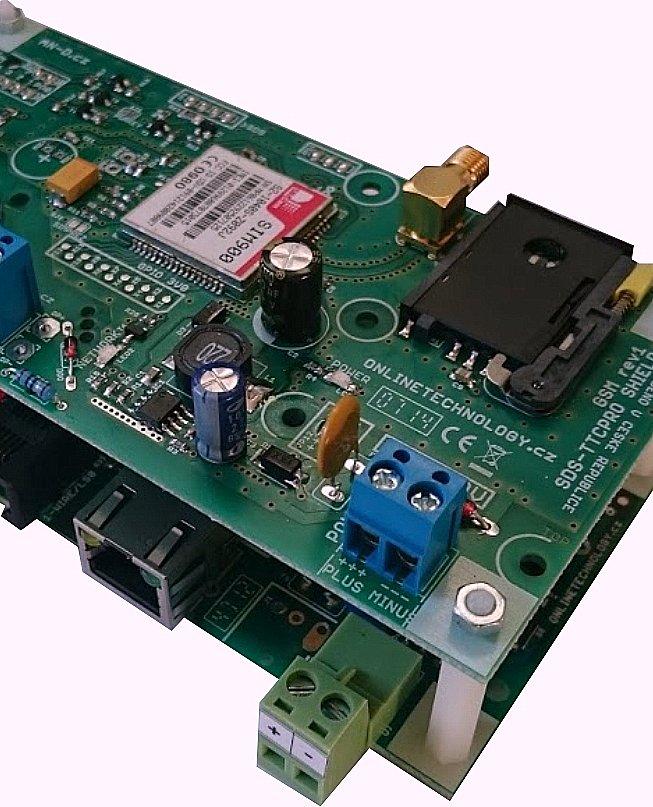

Několik detailních záběrů na modul.

Popis a základní funkce modulu

Modul nabízí přístup k jednotlivým funkcím přes webové rozhraní a GSM komunikaci. Základní nastavení modulu , zobrazení stavu modulu a nahrávání SDS-C programu  probíhá přes ethernetový konektor a PC .



Funkce a vlastnosti GSM IP komunikátoru :

  • 4x svorka nastavitelná jako vstup (meření energií,info o stavu zařízení, přítomnost 12,24 nebo 230V)
  • 2x výstup pro spínáná relé
  • 16x vstup pro zapojení teplotních čidel
  • Ethernetový konektor pro nastavení pomocí PC
  • Zálohová baterie
  • Slot pro SIM kartu libovolného GSM operátora
  • Napájení 12V - 24V DC (lze připojit přes ARK svorkovnici nebo konektor JACK 2,1mm)
  • DC Odběr proudu: 20mA v klidu, 0,1A při aktivaci výstupů, 0,5A komunikace GSM/ETHERNET
  • Ovládání pomocí SMS
  • Naměřené hodnoty teplot a energií lze odesílat přes GSM na portály meření energie a dále je archivovat
  • Rozměry: 136 × 61 × 45 mm (v × š × h) sandwitch provedení PCB
  • Provozní teplota: -20°C až +50°C
  • Provozní vlhkost: 20-80% RH
  • GSM/GPRS Quad Band 850/900/1800/1900 MHz

Správnost činnosti GSM modulu lze kontrolovat sledování LED označené jako "NETWORK".

Obsluha GSM modemu se provádí pomocí běžných AT příkazů, pro detaily viz PDF dokumentace k GSM modulu.
GSM modem je potřeba zapnout pomocí signálu "powerkey" a jeho stav lze sledovat čtením signálu "status". Vše se dá jednoduše provést vlastním SDS-C programem.

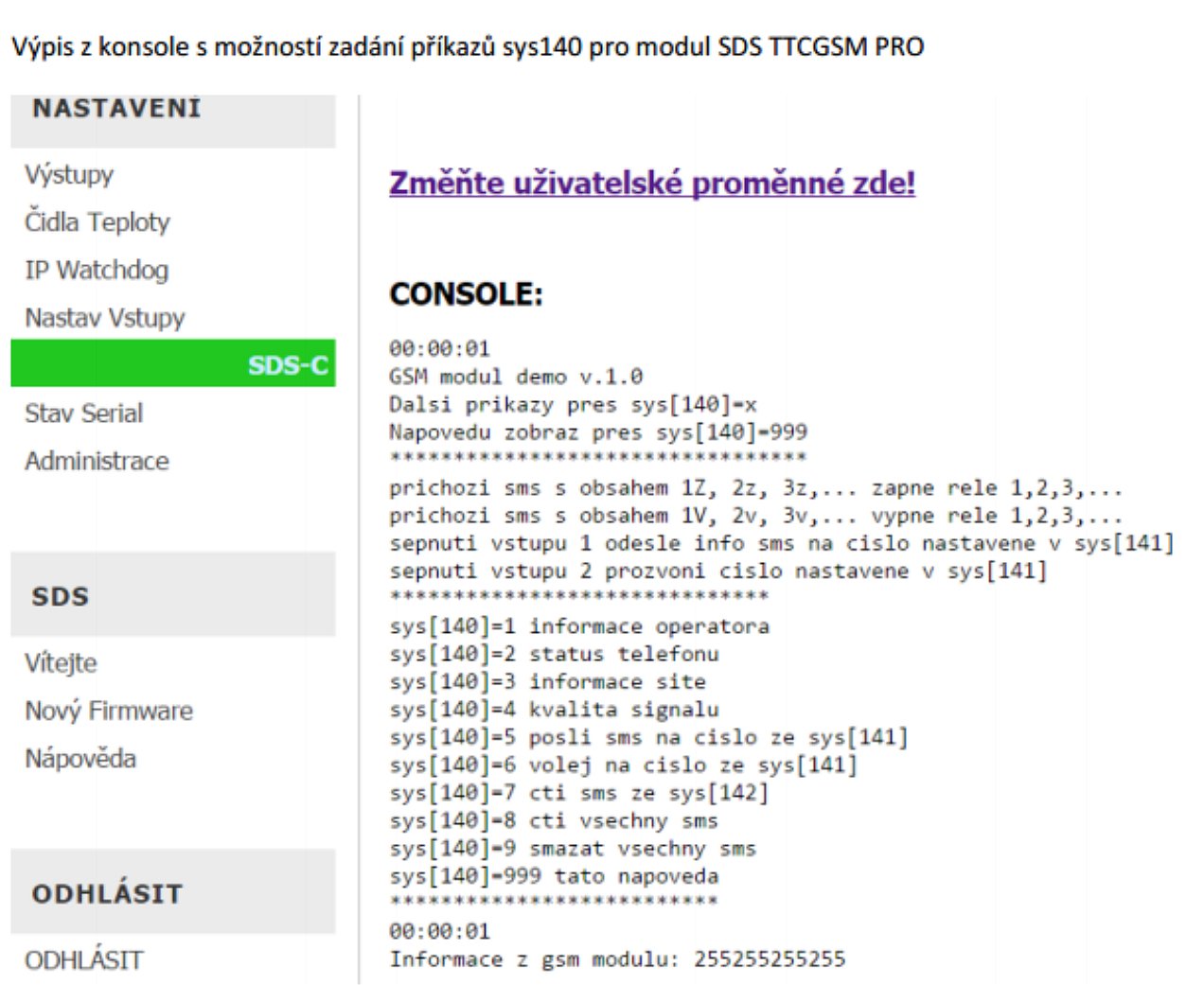

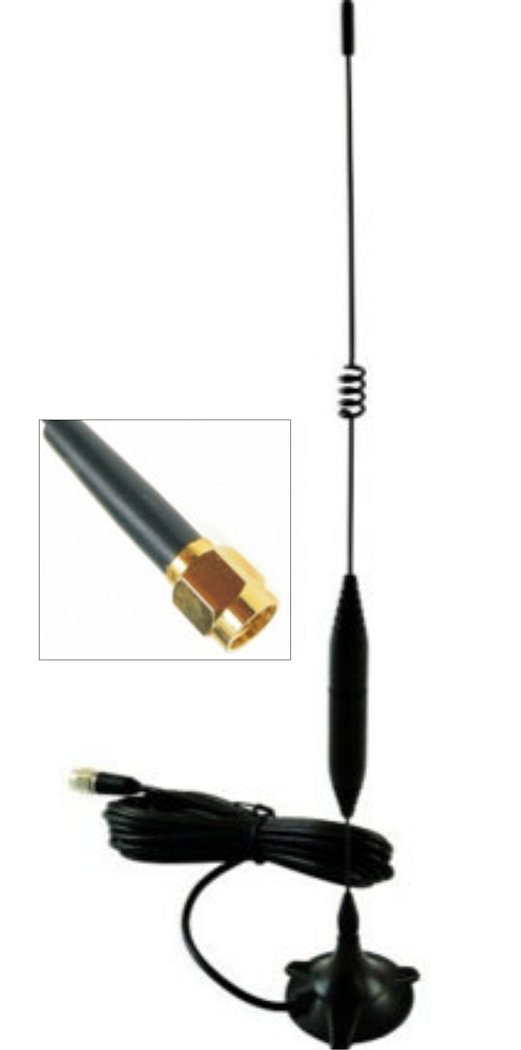

Na SHIELD desce je dále k dispozici držák na SIM kartu a šroubovací konektor pro externí anténu (ta je vždy vyžadována, bez antény může dojít k poškození GSM modulu).



GSM komunikátor je součístí desky SDS TTCPRO. Podobně lze připojit GSM SHIELD i k jiným SDS modulům - vždy je potřeba dodržet přivedení GND, +3V3, RxD a TxD v úrovních CMOS 3V3 (tedy NIKOLIV jako RS232) a nakonec pin PWRKEY (odpovídá PD1 na SDS TTCPRO GSM SHIELD) který je použit pro úvodní zapnutí GSM modulu (toto lze provést i ručně krátkým zkratováním propojky SJ2, pokud pouze provádíte testy).
