SDS MINI 3D BOX LAN Kontroler

Nový modul výrobků SDS doplňující první produktovou řadu, kde již patří moduly SDS MICRO a MACRO . Monitorovací a řídící PLC/PAC modul SDS ethernetový rozhraním LAN 100Mbit/s.
Kombinuje chytré IoT řešení vzdáleného řízení, sledování a kontrolu několika funkcí a dat najednou.

Modul nabízí jednoduché zapojení a okamžitý přístup k jednotlivým funkcím přes :

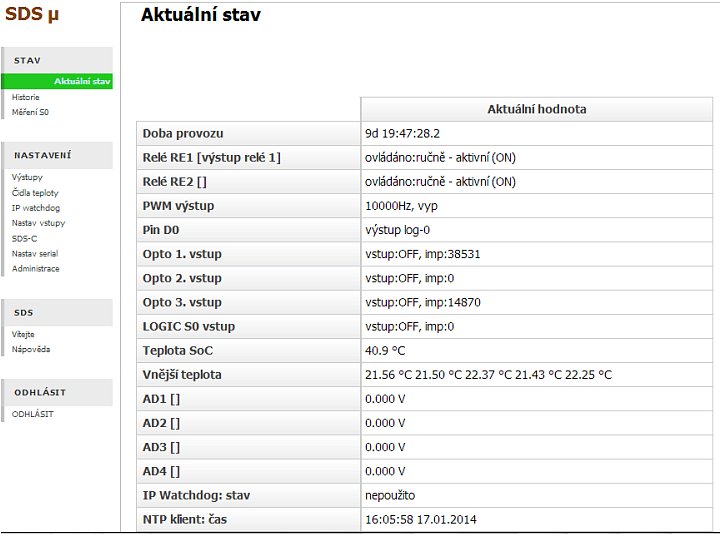

• webové rozhraní
• android aplikaci
• HTML stránky

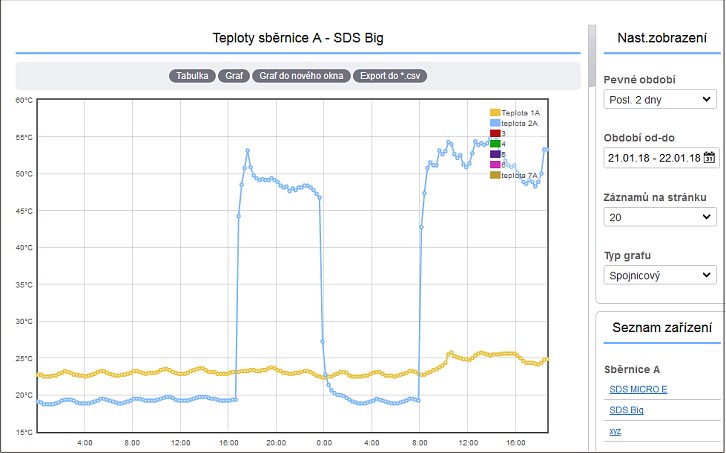

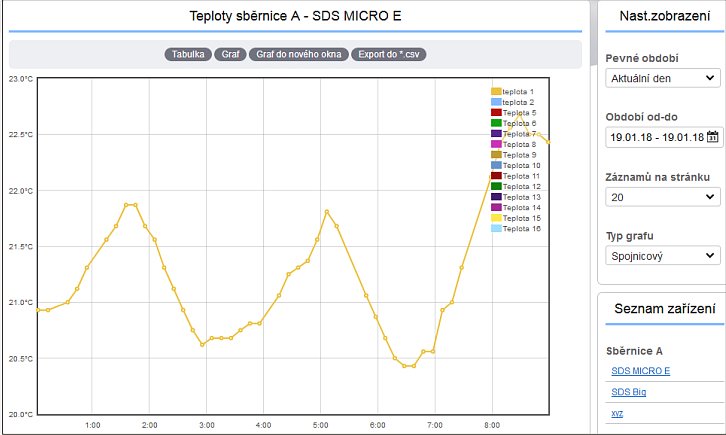

• cloudové služby na portálu ENERGYCLOUD.MERENI ENERGIE.CZ s historii měření až dva roky
• uživatelský programátor logických funkcí SDS EASY LOGIC

Všechny tyhle funkce získáváte zároveň s nákupem SDS modulů zdarma.

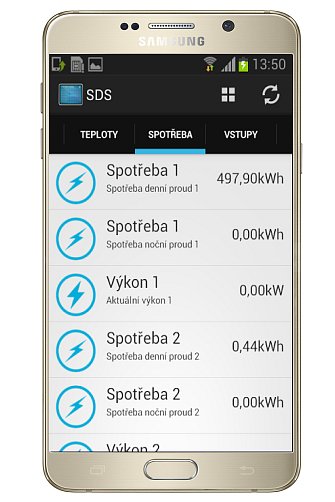

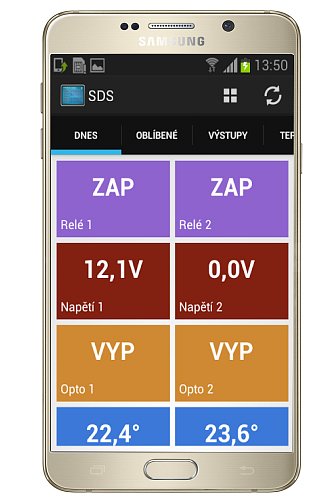

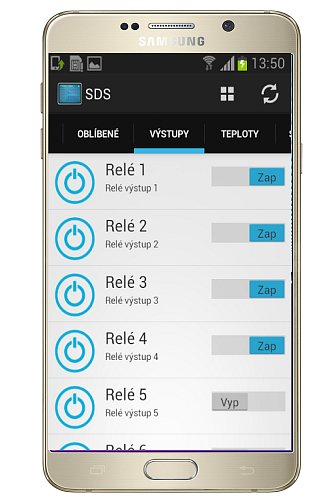

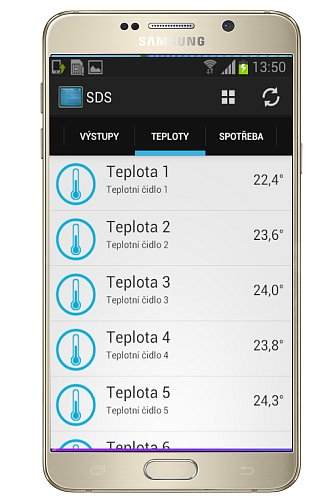

Android aplikace je k dispozici  na Google Play jako aplikace SDS CONTROL PANEL.
Dále modul využívá řadu komunikačních protokolů pro vyčítání informací (web, xml, txt, SNMP atd.).

Můžete také programovat vlastní SDS-C program pro řízení a ovládání různých funkcí.
Například při změně teploty sepni relé a zároveň pošli email apod. K tomu lze využít program SDS EASY LOGIC.

Pomocí programu SDS EASY ACCESS lze také z modulu MINI udělat plnohodnotný IP přístupový systém pro 300 RFID karet 125KHz nebo klíčenek DALLAS.

Lze si také vytvořit si vlastní HTML prezentaci pro přehlednější zobrazení měřených hodnot.Stránka je zobrazována z adresy např.: 192.168.1.250/user.htm nebo z menu SDS C.

K prvotnímu nastavení je potřeba připojení k PC. Při dalším využití již není potřeba mít PC neustále připojené.

Pravidelně je vydáván nový firmware s novými funkcemi.

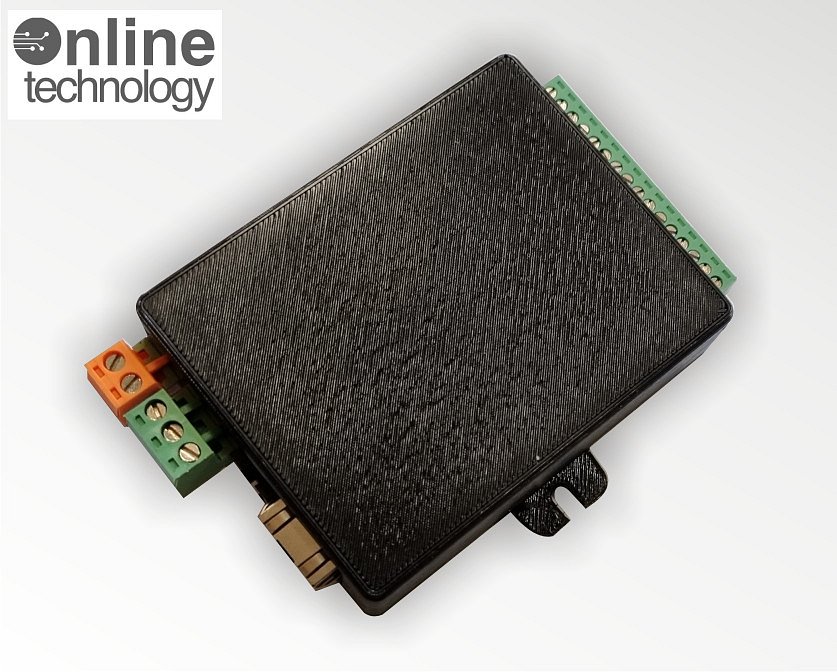

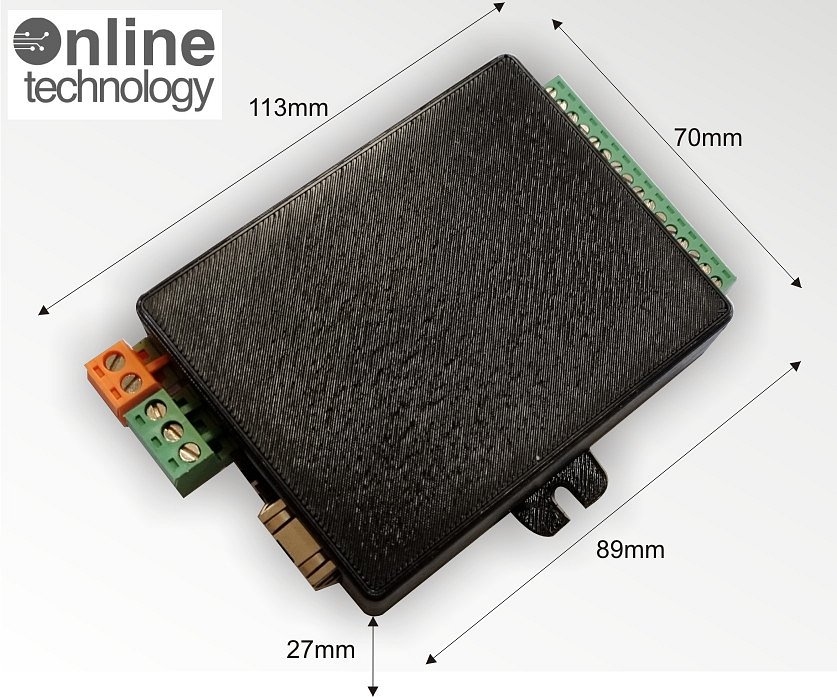

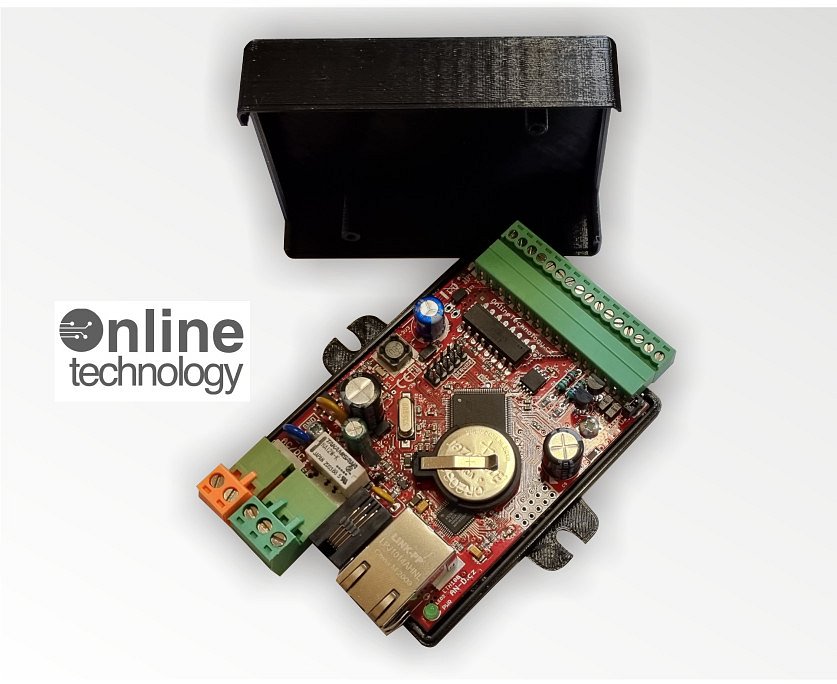

Modul je dodáván v plastové krabičce . Pro připojení vodičů jsou k dispozici násuvné svorkovnice.

Příklady využití :

Internet provider :

• online dohled a měření teploty
• online dohled a měření napětí baterií
• online dohled a měření odběru elektrické energie na jednotlivých bodech
• IP watchdog

pro domácí a průmyslové využití :

• ovládání elektrospotřebičů
• jednoduchým nahráním softwaru SDS EASY ACCESS můžete získat ze zařízení funkci ONLINE přístupového zařízení - jako pro RFID tak i pro DALLAS čipy
• řízení osvětlení
• měření teplot, vlhkosti
• kontrola a dohled nad skleníkovým systémem (teplota,vlhkost, zavlažování, větrání)
• přes externí měřiče měření přítomnosti oxidu uhličitéhosolární systémy
• tepelného čerpadla
• kontrola přítomnosti napětí 230V
• měření fotovoltaických panelů (např. dodávaný výkon)
• větrné elektrárny
• rychlost větru
• řízení otáček ventilátorů
• nabíjení kontrola napětí a nabíjení baterií
• spotřeba a výroba elektrické energie
• přepínání mezi nízkým a vysokým tarifem
• převodník RS485 - připojení dalších I/O releových výstupů a vytvoření si tak jednoduché domácí automatizace (pokud je osazen)
• převodník RS232 (pokud je osazen)
• jednoduchá možnost připojení GSM / LORA modulu

 upozornění : možnost jednotlivých funkcí se může lišit dle typu modulů

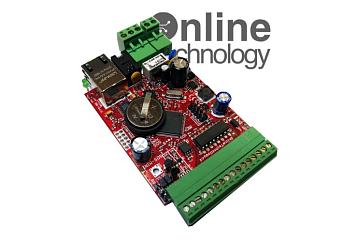

Funkce modulu SDS MINI Light :

*maximálně lze použít např.: 2x analogový vstup a 2x čidlo vlhkosti

*osazení součástek na obrázku vždy nemusí odpovídat skutečnému využití modulu

*první teplotní čidlo je již osazeno na osazení přímo na desce

Typ osazených relé (relé osazeno na DPS) :
Elektromagnetické relé s DC cívkou

U 12 V
R 1028 Ohm
P 0,14 W
Parametry kontaktu:
Typ kontaktu: 1 x přepínací
Max. proud kontaktem 2 A
Čas přítahu/odpadu 6/4 ms

Zatížitelnost kontaktů

AC(při odporové zátěži) 0.5A / 125VAC

DC(při odporové zátěži) 1A / 30VDC

Tato relé jsou určeno pro spínání malého AC nebo DC napětí. Pro spínaní velkých zátěží je potřeba použít externí relé.

Dokumentace je ke stažení zde

Firmware je ke stažení zde

Vzorové programy je ke stažení zde
