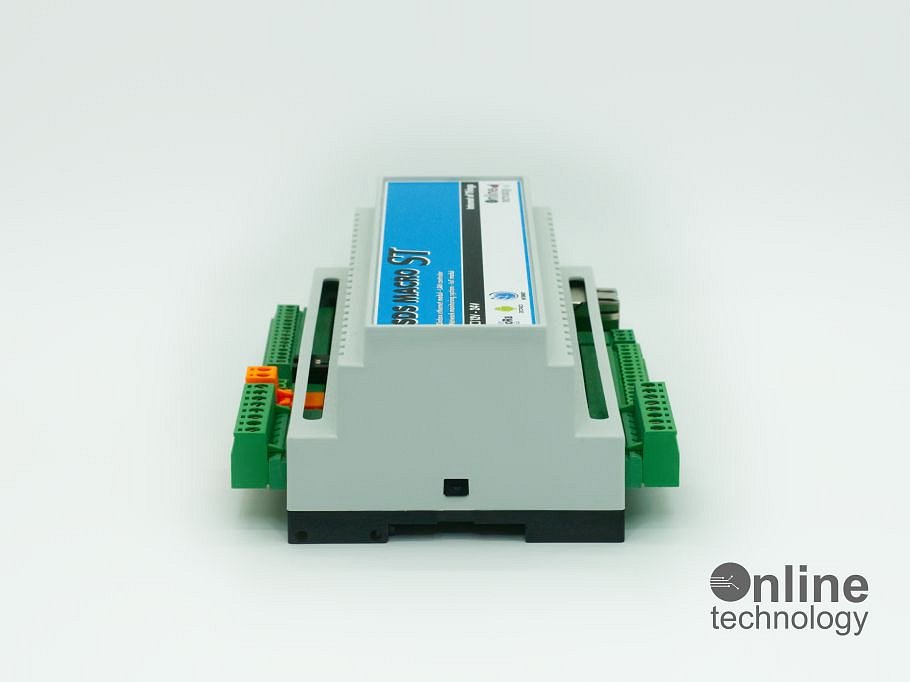

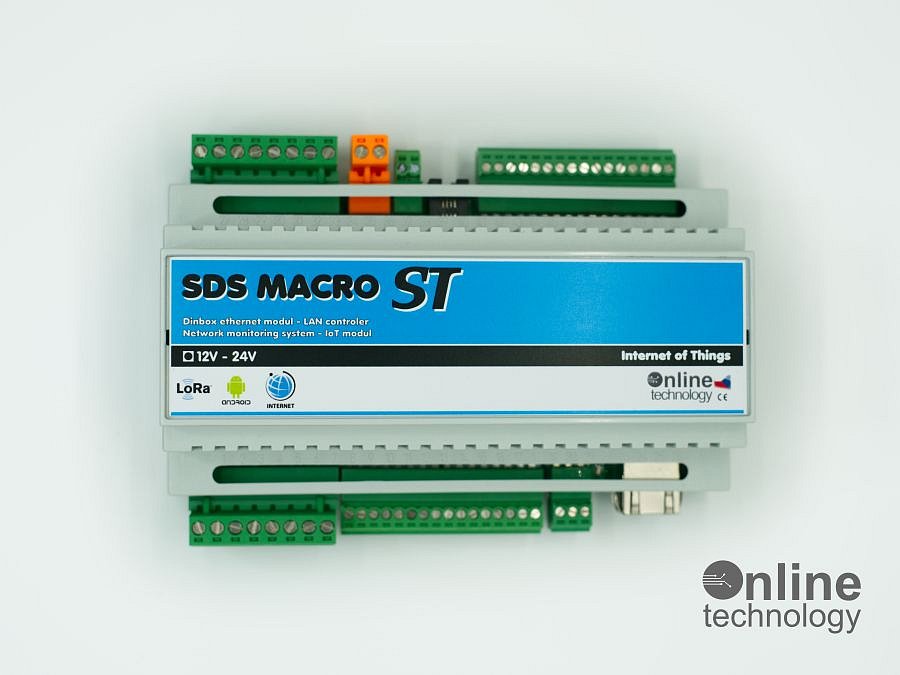

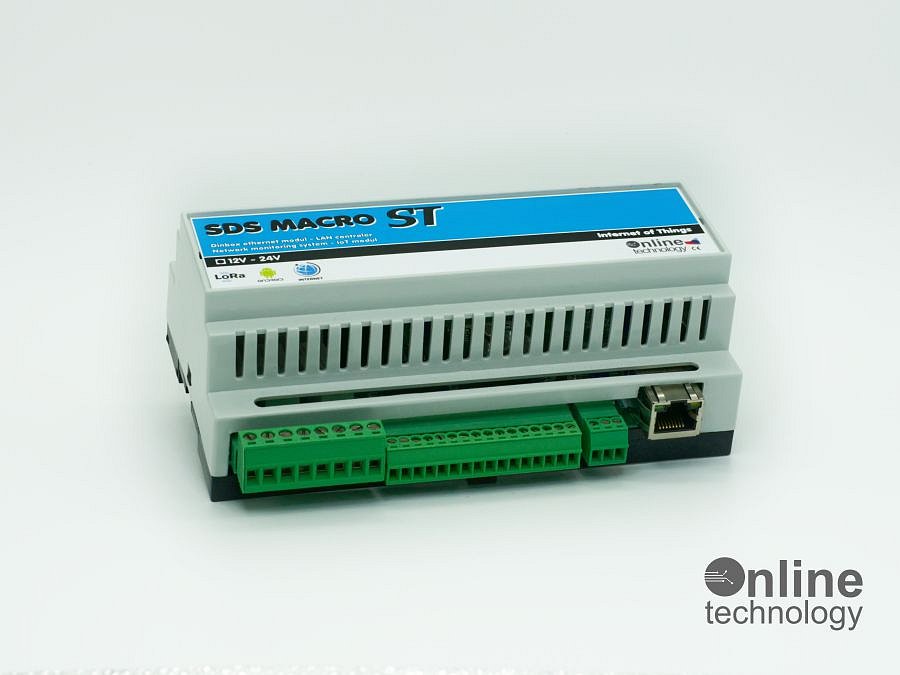

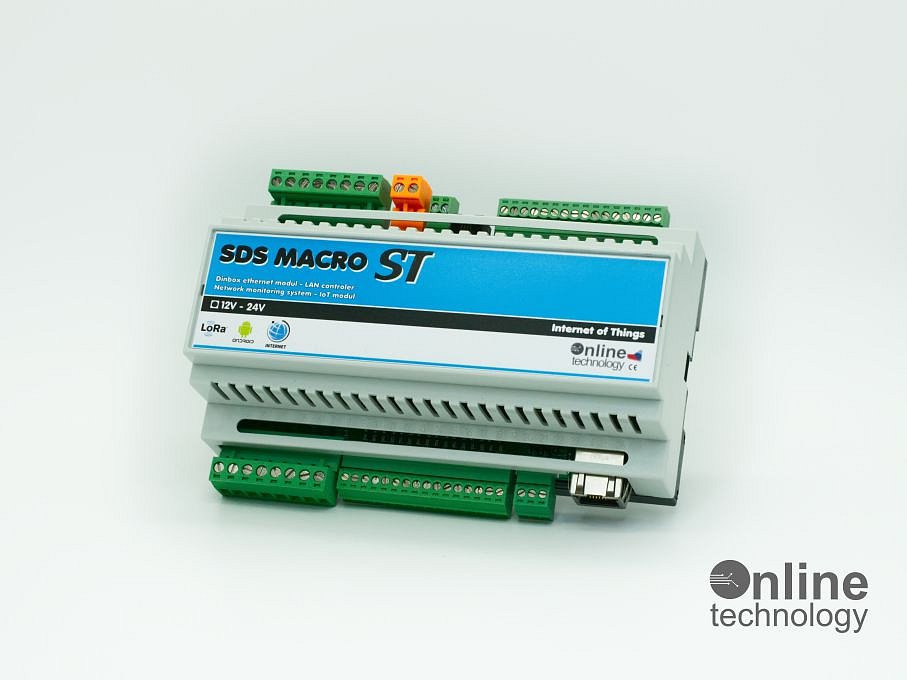

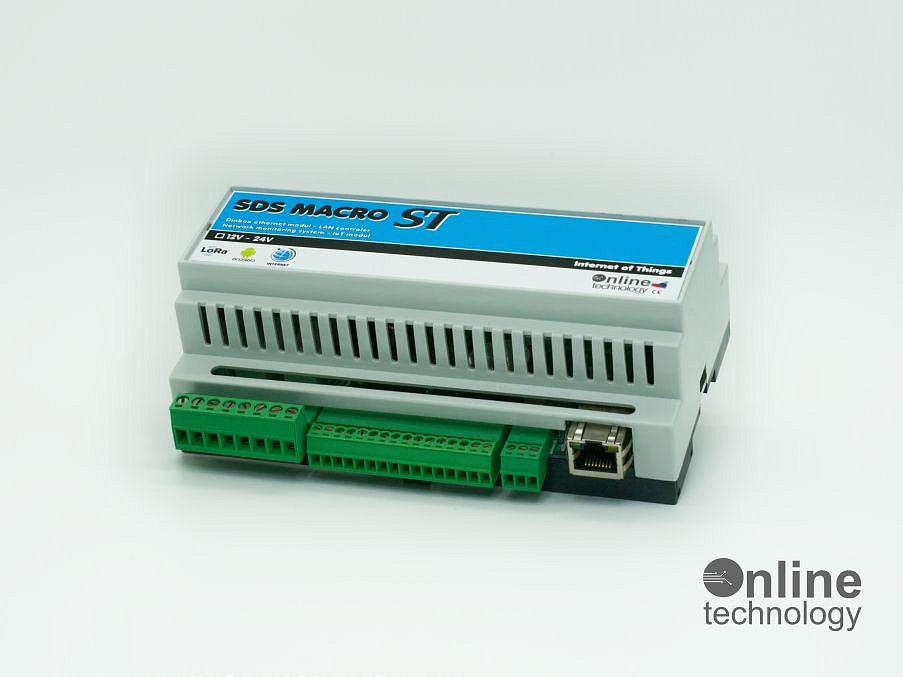

SDS MACRO DIN ST LAN Kontroler

Monitorovací a řídící PLC/PAC modul SDS MACRO verze „ST“ s ethernetovým rozhraním LAN.Kombinuje chytré IoT řešení vzdáleného řízení, sledování a kontrolu několika funkcí a dat najednou. Modul nabízí jednoduché zapojení a okamžitý přístup k jednotlivým funkcím přes webové rozhraní, android aplikaci , HTML stránky nebo cloudové služby na portálu
ENERGYCLOUD.MERENI ENERGIE.CZ.

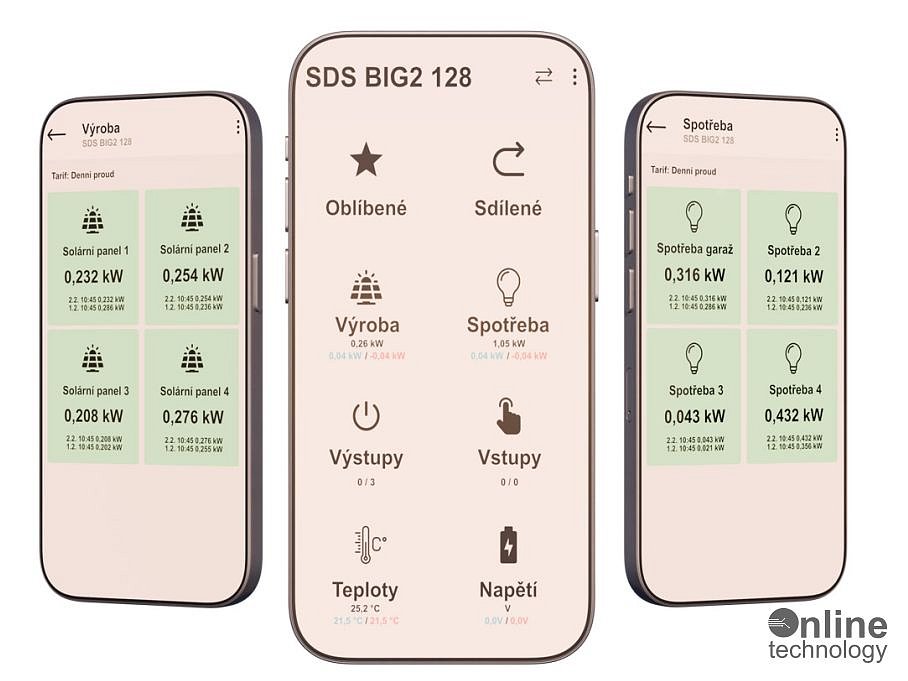

Android aplikace je k dispozici zdarma na Google Play jako SDS CONTROL PANEL. Dále modul využívá řadu komunikačních protokolů pro vyčítání informací (web, xml, txt,
SNMP a nově také MQTT a MODBUS TCP ).Můžete také programovat vlastní SDS-C program pro řízení a ovládání různých funkcí. Například při změně teploty sepni relé a zároveň pošli email apod. K tomu lze také využít program SDS EASY LOGIC.

Lze si také vytvořit si vlastní HTML prezentaci.

K prvotnímu nastavení je potřeba připojení k PC. Při dalším využitý již není potřeba mít PC neustále připojené.

výrobní nastavení:
IP: 192.168.1.250
maska: 255.255.255.0
brána: 192.168.1.1
heslo: test

- přístup do základního webového rozhraní z výroby 192.168.1.250/login.htm
- přístup do uživatelského rozhraní HTML 192.168.1.250/user.htm
- odhlášení z uživatelského rozhraní 192.168.1.250/ulogin.htm

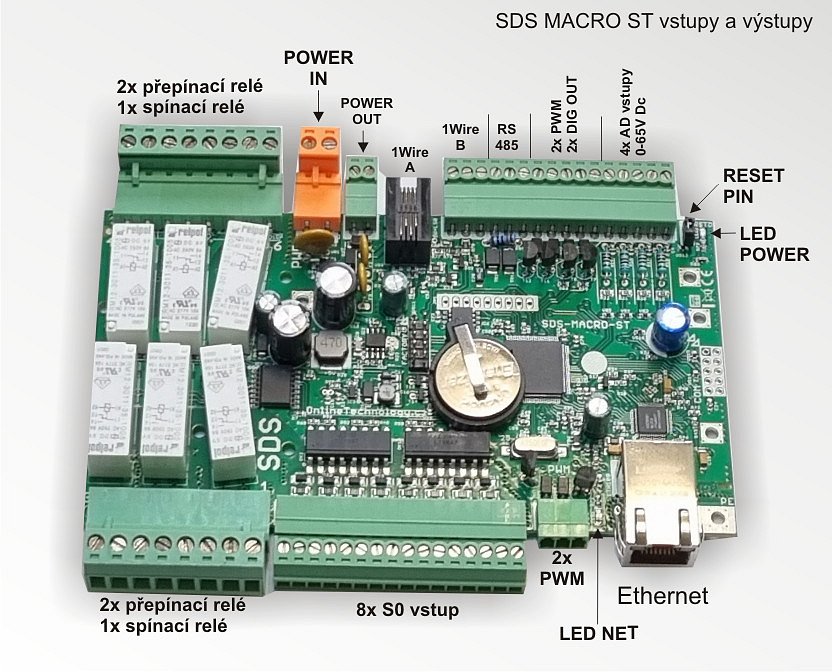

Funkce modulu SDS Macro ST  :

• *maximálně lze použít např.: 2x analogový vstup pro měření napětí a 2x čidlo vlhkosti
• *osazení součástek na obrázku vždy nemusí odpovídat skutečnému využití modulu

Příklady použití :

Pro Internet providery
• online dohled a měření teploty
• online dohled a měření napětí baterií
• online dohled a měření odběru elektrické energie na jednotlivých bodech
• watchdog
• výpadky napájení 230V

Pro domácí a průmyslové využití
• ovládání elektrospotřebičů
• řízení osvětlení
• kontrola a dohled nad skleníkovým systémem (teplota,vlhkost, zavlažování,
• větrání)
• měření teplot, vlhkosti
• přes externí měřiče měření přítomnosti oxidu uhličitého
• solární systémy
• tepelného čerpadla
• kontrola přítomnosti napětí 230V
• měření fotovoltaických panelů (např. dodávaný výkon)
• větrné elektrárny
• rychlost větru
• řízení otáček ventilátorů
• nabíjení kontrola napětí a nabíjení baterií
• spotřeba a výroba elektrické energie
• přepínání mezi nízkým a vysokým tarifem
• převodník RS485 - připojení dalších I/O reléových výstupů a vytvoření si tak
jednoduché domácí automatizace
• převodník RS232
• možnost připojení GSM modulu
• použitím softwaru SDS EasyAccess můžete získat ze zařízení funkci ONLINE přístupového zařízení - jako pro RFID tak i pro DALLAS čipy s online kontrolou
• použitím softwaru SDS EasyLogic můžete získat ze zařízení logiské funkce jako například :

Signalizaci výpadku 230V - stav výpadku lze zaslat na email případně pomocí relé sepnout další prvek ochrany
Překročení nastavené spotřeby elektrické energie – informaci o překročení nastavené hodnoty odběru elektrické energie lze zaslat emailem nebo opět sepnout relé nebo jiný výstup
Jednoduchý online termostat – nejenom můžeme sladovat online teploty, ale při překročení nastavených hodnot můžeme opět spínat jednotlivé výstupy relé a dostal informaci na email
Signalizace stavu zařízení – na digitálních vstupech můžeme sledovat stav dalších zařízení například: magnetický kontakt dveří a oken – při jejich sepnutí dojde k sepnutí digitálního vstupu a zaslání informace na email nebo opět sepnutí dalších výstupů relé
Hlídání stavu napětí – na analogových vstupech můžeme sledovat stav baterií a při poklesu pod nastavenou hodnotu zaslání informace na email nebo opět sepnutí dalších výstupů relé

Pokud budete chtít software EasyLogic do modulu SDS MICRO nahrát , uveďte to prosím do poznámky v objednávce. Samozřejmě si můžete software nahrát kdykoli později,po seznámení s funkcemi modulu.

TECHNICKÉ PARAMETRY

• Napájení 12-24 V AC/DC
• 8x galvanicky izolované digitální vstupy pro odečet zařízení s impulsním výstupem nebo signalizaci stavu ON-OFF (1 vstup navíc oproti modulu SDS MICRO E)
• 6x reléový výstup
• Ethernet 100 Mbit
• 4x Analogový vstup (0-65V DC) (dle domluvy lze změnit vstupní rozsah měření)
• 1wire sběrnice pro snímače teploty a vlhkosti
• 1 wire sběrnice jako další vstup LOGIC S0 (pro toto využití se doporučuje použí desku SDS OPTO817)
• Sériová linka RS485
• 2x digitální výstup
• 4x PWM výstup
• Záložní baterie (nově oproti starším modulů SDS MACRO)
• RESET PIN
• Zakázkové programování logických funkcí - program SDS C a uživatelské HTML stránky
• Nový procesor - rychlejší a stabilnější nahrání nového firmwaru
• Násuvné svorkovnice pro jednodušší zapojení

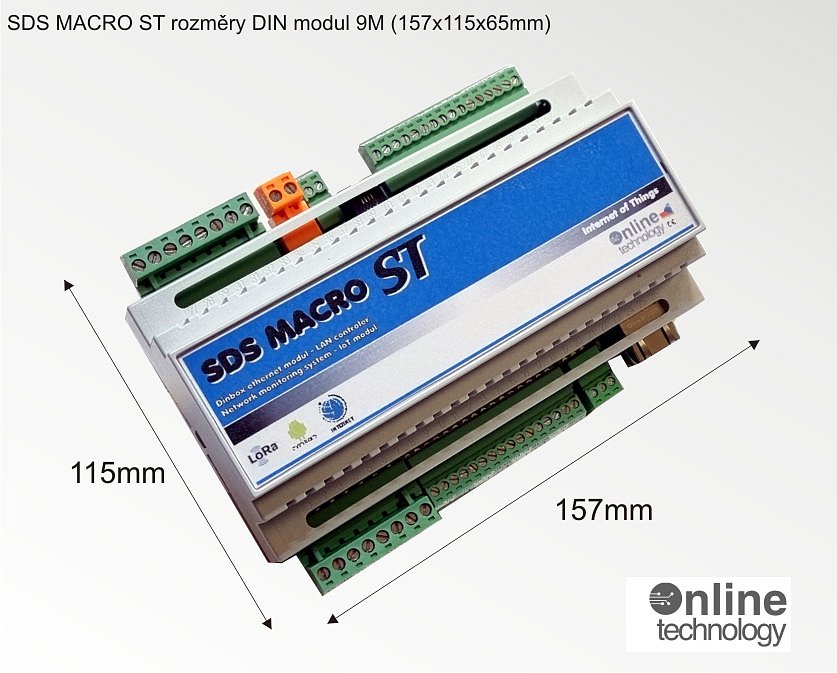

Rozměry :
DIN verze : 157x115x65mm (rozměry včetně svorkovnice)

Typ osazených relé (relé osazeno na DPS) :
Elektromagnetické relé s DC cívkou

• Typ relé elektromagnetické
• Konfigurace kontaktů SPDT
• Jmenovité napětí cívky 5V DC
• Zatížitelnost kontaktů AC @R (při odporové zátěži)8A / 250V AC
• Zatížitelnost kontaktů DC @R (při odporové zátěži) 8A / 24V DC
• Max. proud kontaktů 8A
• Spínané napětí max. 30V DC,  max. 400V AC
• Odpor cívky 102Ω , Min. napětí cívky 3.5V DC - Max. napětí cívky 15V DC
• Doba sepnutí 10ms , Příkon přes cívku 250mW

Další informace:

• Plná programovatelnost jazykem SDS-C
• User WEB - možnost nahrání vlastního webového rozhraní
• Podpora MQTT (publish/subscribe)
• MODBUS-TCP klient
• M2M komunikace: HTTP, SNMP, SMTP, XML, CSV, TXT, UDP, PING
• podpora IPv4 (SNTP, ICMP, DNS), uživatelské webové rozhraní

Zapojení jednoho vstupu pro impulzní měření

Zapojení tří vstupů pro impulzní měření

Zapojení s možností ruzdělení tarifu

Zapojení teplotních čidel k 1-Wire sběrnici ,  čislo DS18B20 označení vývodů

Zapojení digitálních teplotních a vlhkostních čidel k 1-Wire sběrnici

Zapojení sběrnice pro teplotní čidla

Teplotní čidlo DS18B20  - výstupy

Zapojení analogového čidla vlhkosti k AD vtsupům

Zapojení AD vstupů pro měření napětí

Dokumentace je ke stažení zde

Firmware je ke stažení zde

Vzorové programy je ke stažení zde
