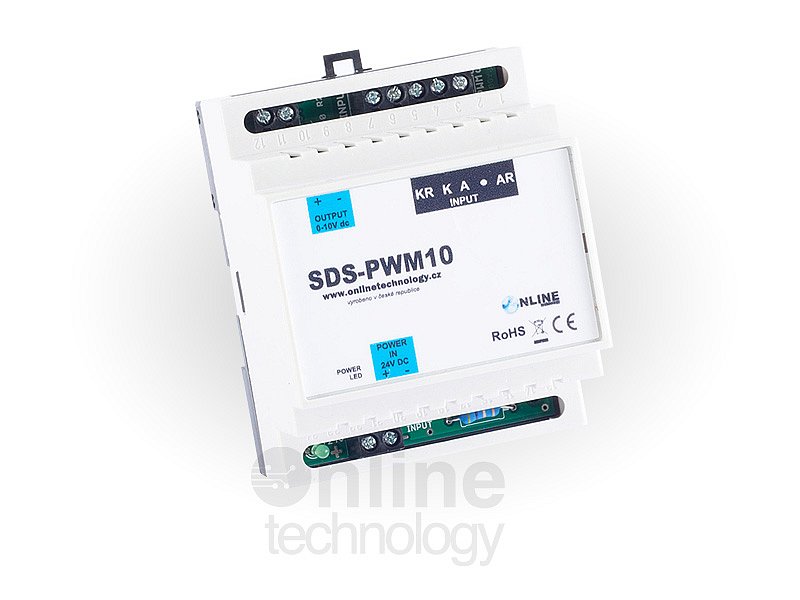

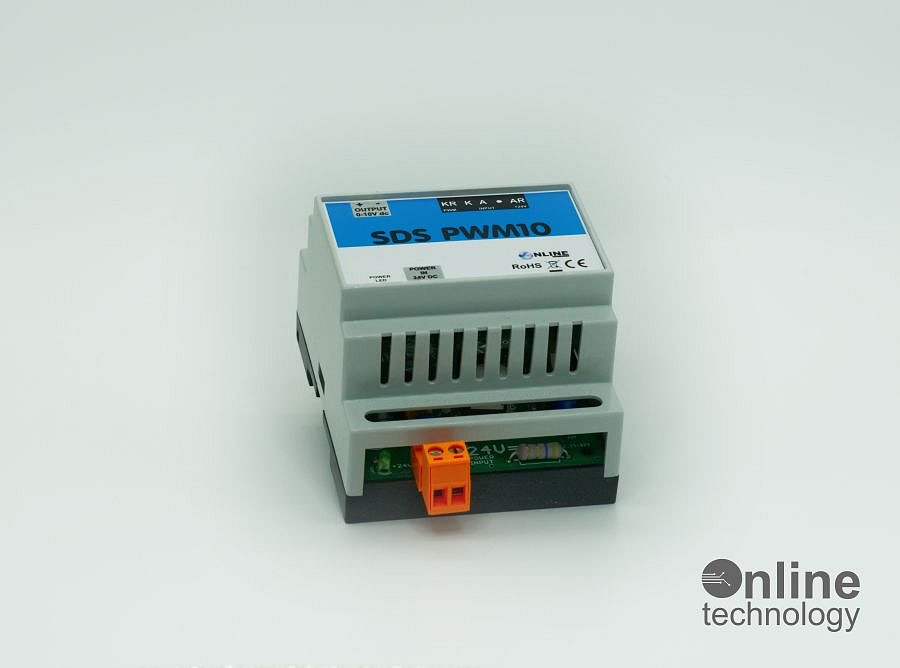

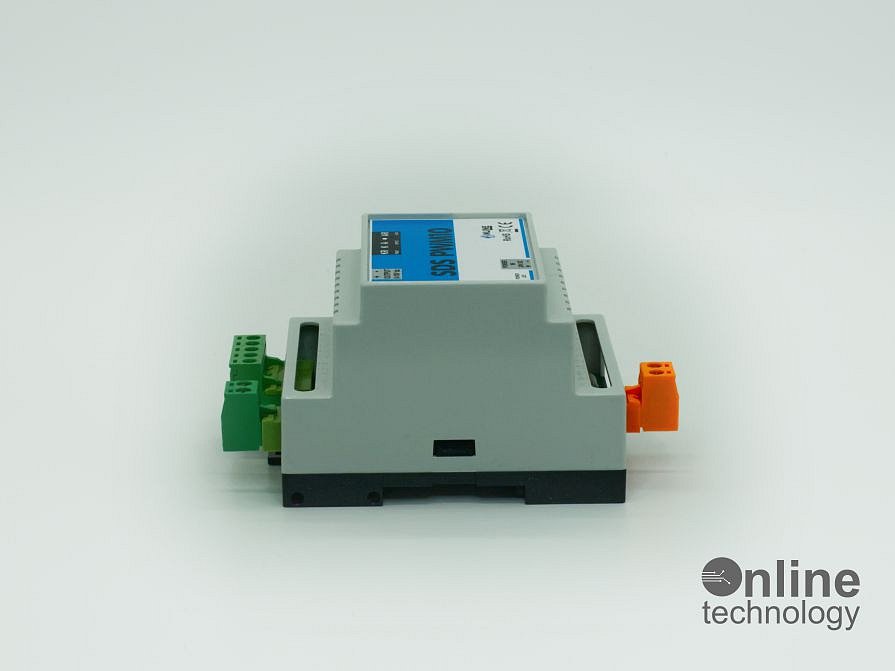

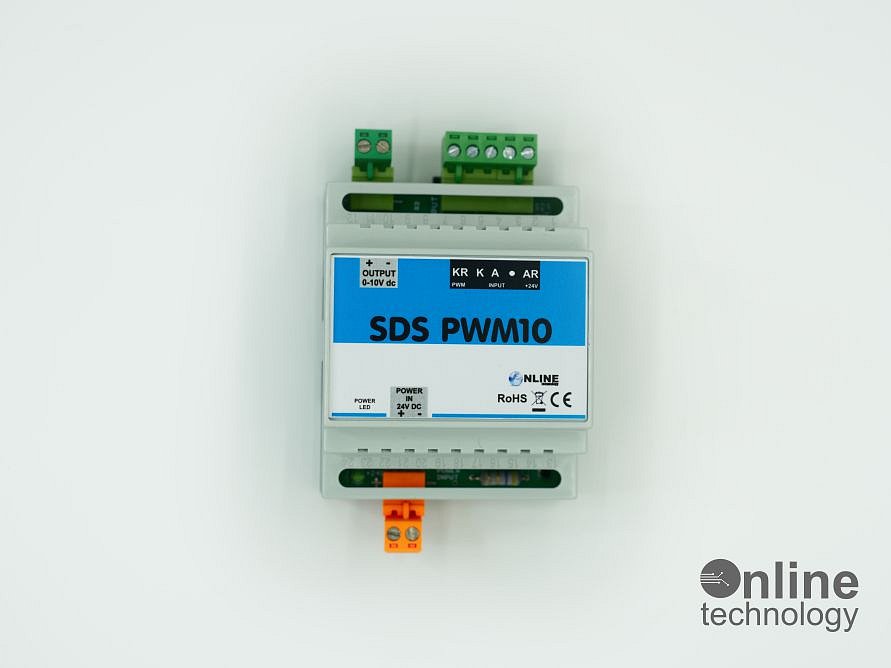

SDS PWM10 DIN

Modul SDS-PWM10 je určen jako samostatný převodník PWM signálu na napětí 0V až 10V.

Vlastnosti:

• Napájení 24Vdc (rozsah 24Vdc až 30Vdc)
• Vstup PWM je galvanicky izolován od zbytku modulu (signál je přiveden na LED v optočlenu 6N137)
• Modul je pro montáž do DIN ABS krabičky 69x85x57mm (čtyři moduly)
• Výstupní napětí 0V až 10V závislé na PWM signálu
• Minimální zatěžovací impedance je 10000 ohmů (10kOhm) - použití nižsí zatěžovací impedance není podporováno
• Modul je přímo určen k připojení k výrobkům SDS (MICRO, MACRO)
• Modul lze použít i s jakýmkoliv jiným zdrojem PWM signálu, který je schopný ovládat LED ve vstupním optočlenu modulu SDS-PWM10

Dokumentace je ke stažení zde

Firmware je ke stažení zde

Vzorové programy je ke stažení zde
