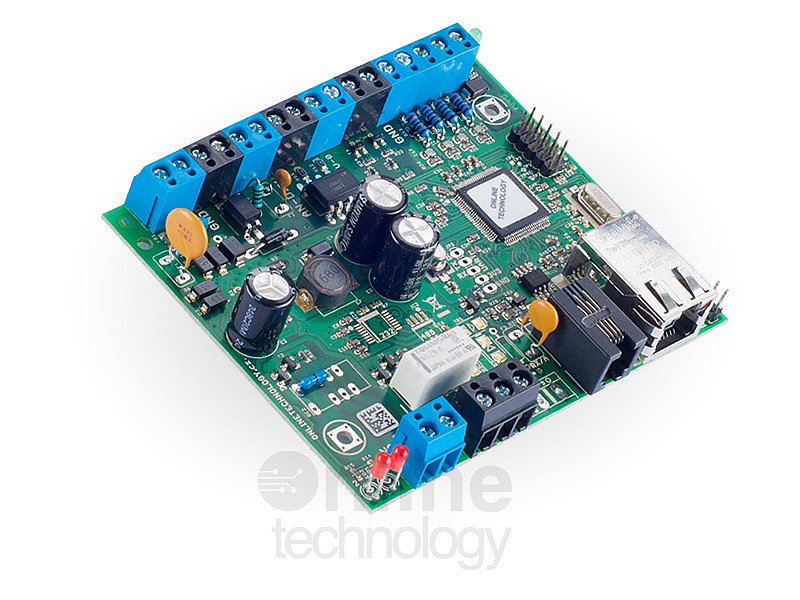

SDS MICRO Light E - R1

Nový typ monitorovacího a řídícího PLC/PAC modulu SDS MICRO Light E.

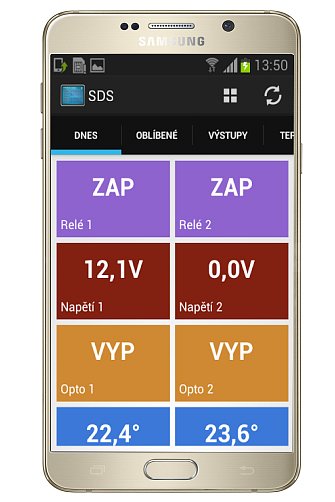

Modul nabízí jednoduché zapojení a okamžitý přístup k jednotlivým funkcím přes webové rozhraní, které je v modulu k dispozici (interní webový server).
Typ „E“ nabízí  také více variant využití tohoto výrobku (oproti předchozím verzím).

Modul využívá řadu komunikačních protokolů pro vyčítání informací (web, xml, txt, SNMP atd.).
Můžete také programovat vlastní SDS-C program pro řízení a ovládání různých funkcí. Lze si také vytvořit si vlastní HTML stránky pro vyčítání informací

Pravidelně je vydáván nový firmware s novými funkcemi.

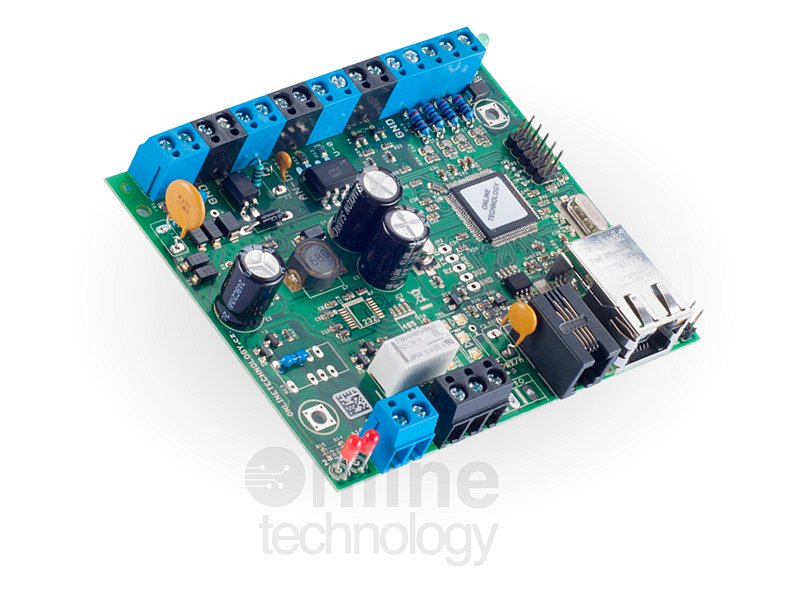

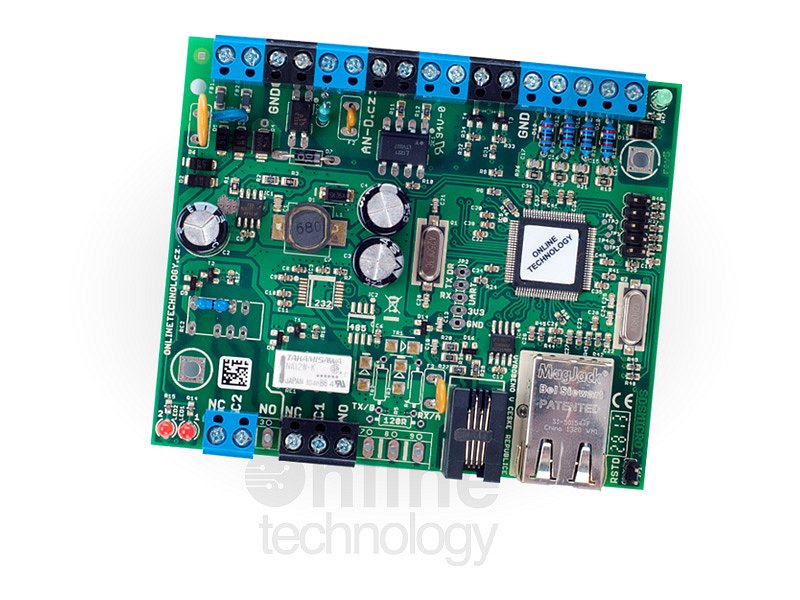

Modul je dodáván jako samostatná deska (DPS/PCB).
Pro připojení vodičů jsou k dispozici ARK svorky.

K dispozici jsou optické vstupy pro měření odběru el.energie, vody a plynu. Dále je možné realizovat webový teploměr, využít analogové vatupy pro měření napětí a nebo možnost sledování vlhkosti vzduchu.

Nově je na svorky vyveden PWM a digitální výstup.

K napájení můžete využít napáječe a trafa z naší nabídky.

Napájení 10-30V AC/DC.

Komunikace Ethernet 100Mbit/s.

Zařízení je plně funkční i bez připojeného PC.
Funguje totiž jako tzv. LAN ovladač s relé (jiný název je např. IP relé).

Funkce modulu SDS MICRO Light E - R2 :

*maximálně lze použít např.: 2x analogový vstup a 2x čidlo vlhkosti

*osazení součástek na obrázku vždy nemusí odpovídat skutečnému využití modulu

Typ osazených relé (relé osazeno na DPS):
Elektromagnetické relé s DC cívkou.

Parametry cívky:
U 12 V
R 1028 Ohm
P 0,14 W

Parametry kontaktu:
Typ kontaktu: 1 x přepínací
Max. proud kontaktem 2 A
Čas přítahu/odpadu 6/4 ms

Tato relé jsou určeno pro spínání malého AC nebo DC napětí. Pro spínaní velkých zátěží nebo výšších napětí je potřeba použít externí relé (které lze spínat těmito vnitřními relé).

Dokumentace je ke stažení zde

Firmware je ke stažení zde

Vzorové programy je ke stažení zde
