SDS MICRO Light E ARK Lan Modul

Monitorovací a řídící PLC/PAC modul SDS MICRO Light E s ethernetový rozhraním.

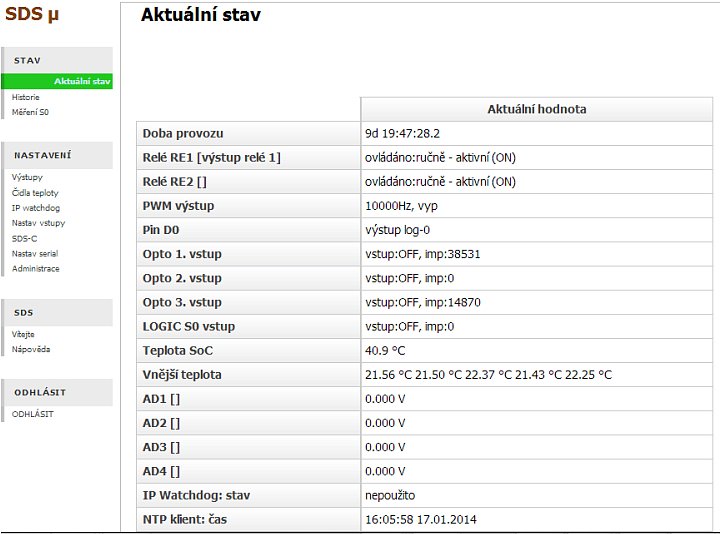

Modul nabízí jednoduché zapojení a okamžitý přístup k jednotlivým funkcím přes webové rozhraní, které je v modulu k dispozici (interní webový server).

Modul využívá řadu komunikačních protokolů pro vyčítání informací (web, xml, txt, SNMP atd.).
Můžete také programovat vlastní SDS-C program pro řízení a ovládání různých funkcí. Lze si také vytvořit si vlastní HTML stránky pro vyčítání informací.

Pomocí vlastního SDS-C programu můžete modul naučit novým funkcím (např. odeslat email při specifické teplotě) atd. Doporučujeme použít programovací prostředí SDS EASY LOGIC. Ke stažení na stránce https://www.onlinetechnology.cz/clanky/vzorove-programy

Na stejné stráce již najdete vzorově nakonfigurované projekty pro prostředí SDS EasyLogic. Pokud by jste si nevěděli rady s nahráním programu do modulu můžete využít video nápovědu. https://www.onlinetechnology.cz/clanky/video-navody

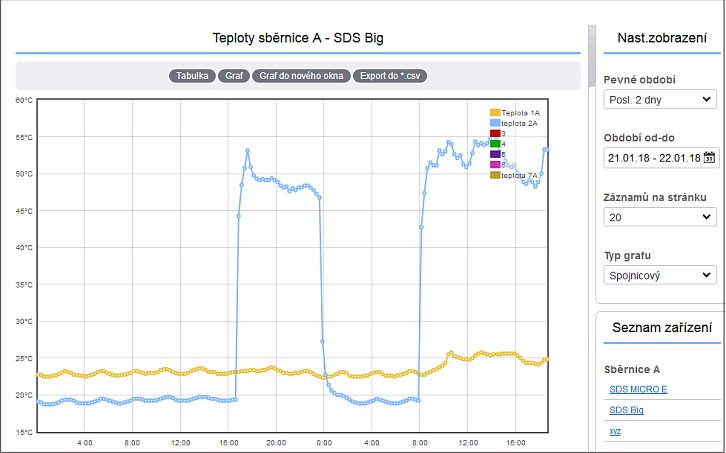

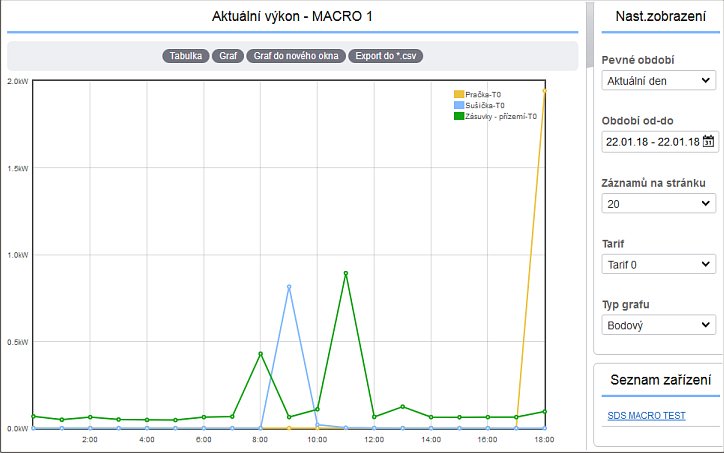

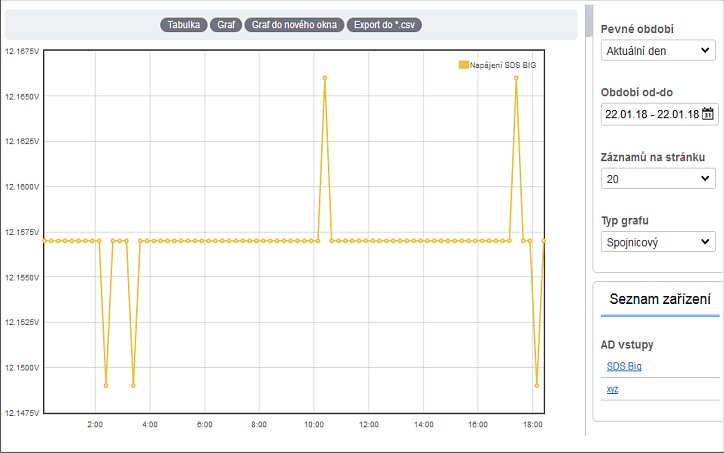

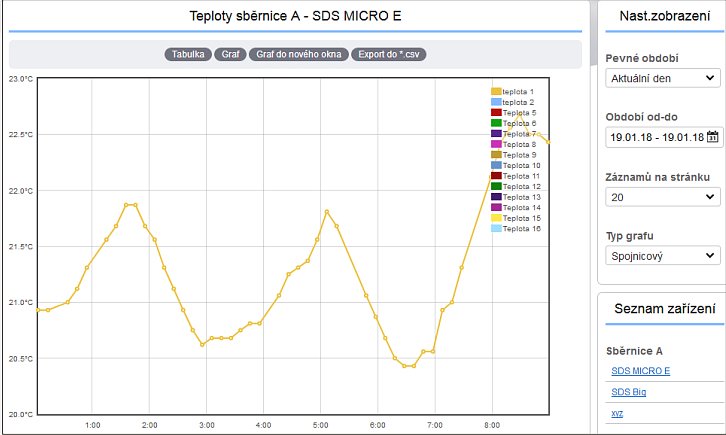

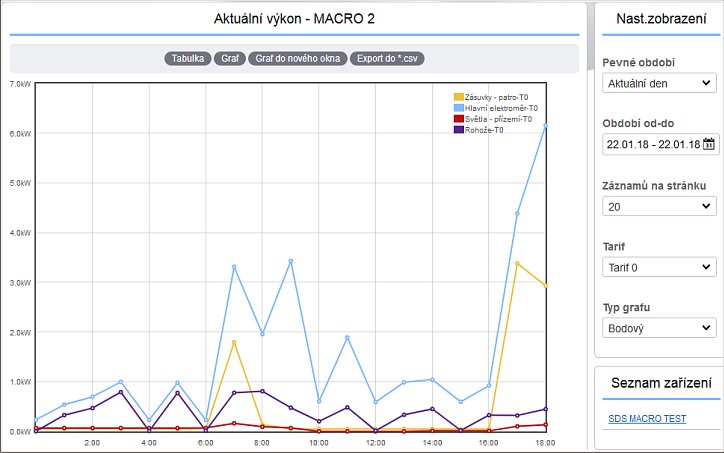

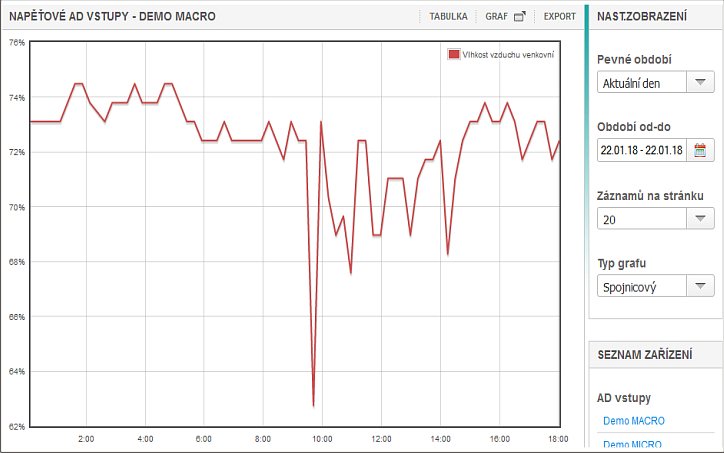

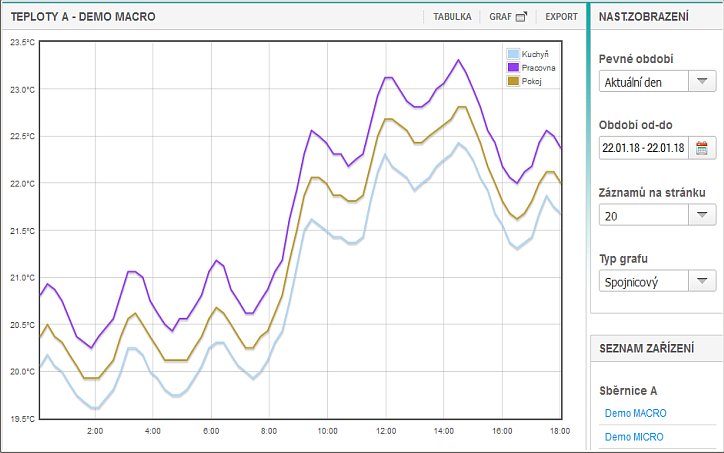

Možnost bezplatného ukládání měřených hodnot na portál (cloud) a odtud si data dále ještě exportovat(CSV) pro vlastní potřebu. Samozřejmostí je zobrazení tabulek, grafů, historie (den,týden,měsíc, poslední dva dny a spousta dalších možností).

http://energycloud.merenienergie.cz/ (pro prohlížení se "přihaste jako host"). K dispozici je i anglická verze.

Jedná se o český výrobek řady SDS IoT.

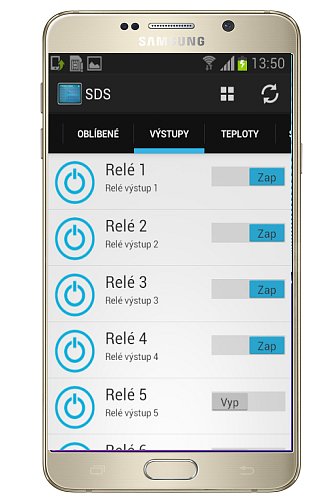

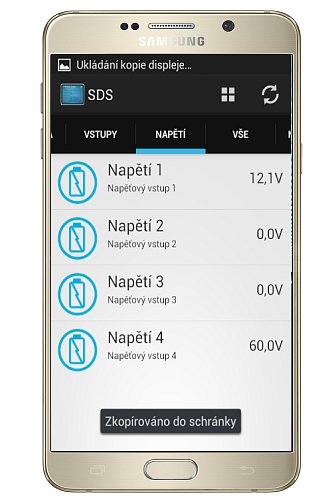

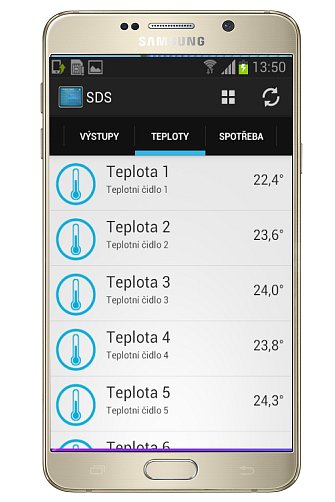

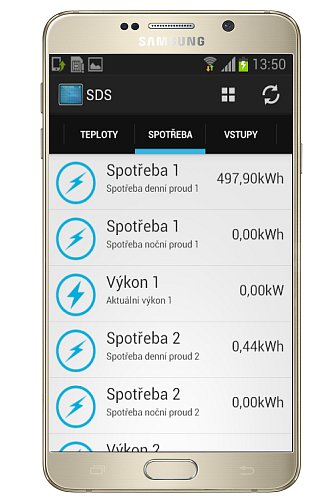

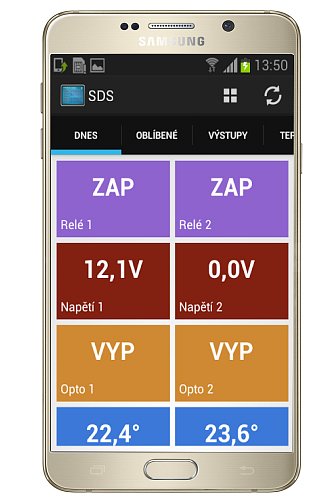

Samozřejmostí je Android aplikace SDS Control Panel ke stažení na Google Play.

Pravidelně je vydáván nový firmware s novými funkcemi na stránce http://wiki.merenienergie.cz/index.php/Firmware

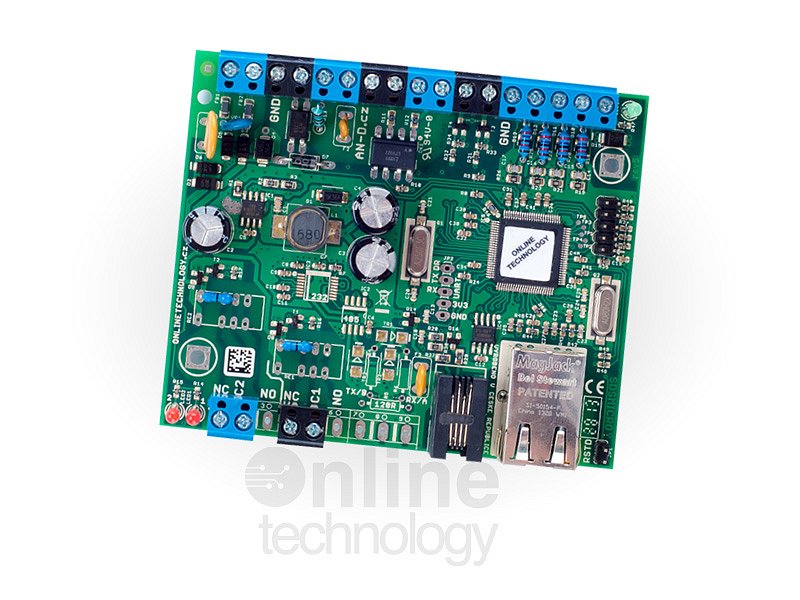

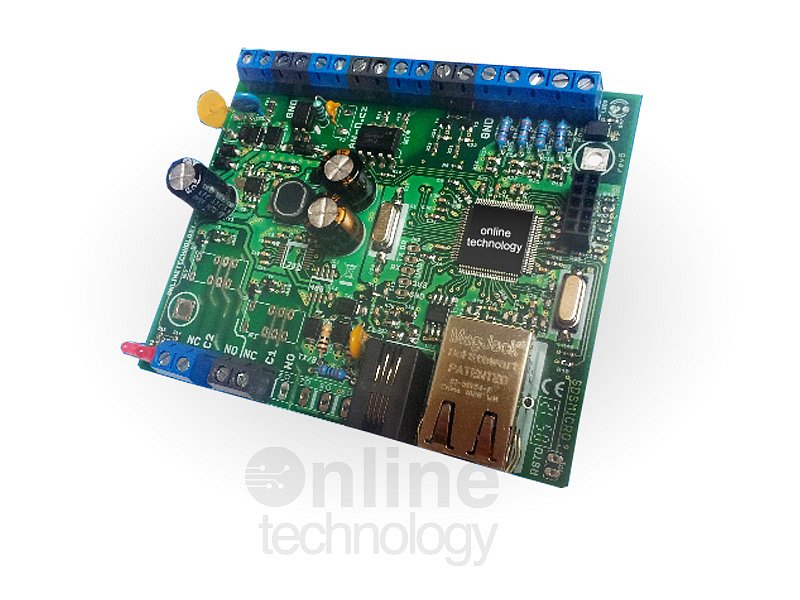

Modul je dodáván jako samostatná deska (DPS/PCB)o rozměrech 99x82mm. Pro připojení vodičů jsou k dispozici ARK nebo násuvné svorkovnice vstupy :

Zařízení je plně funkční i bez připojeného PC.

Funkce modulu SDS MICRO Light E - ARK:

*maximálně lze použít např.: 2x analogový vstup a 2x čidlo vlhkosti

*osazení součástek na obrázku vždy nemusí odpovídat skutečnému využití modulu

*rozsah měření napěťových vstupů lze změnit

Tento modul nemá osazené relé, pouze nabízí výstupy (spínané BSS138) určené pro spínání externí cívky relé (nebo jiné zátěže, kterou je možné pomocí BSS138 bezpečně spínat).
V případě připojení externího relé, je potřeba jeho cívku překlenout ochrannou diodou.

Dokumentace je ke stažení zde

Firmware je ke stažení zde

Vzorové programy je ke stažení zde
